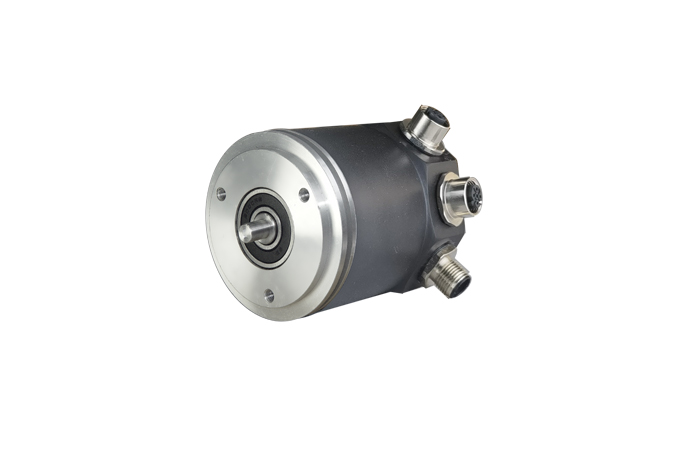

GMX60SA S12/ 12E06 PNB GMX60SA S13/ 12E06 PNB

產品描述Product Description

功能介紹Features

接口

接口RPOFINET RT
協議

PROFINET V2.3

電氣數據

電源電壓10 ~ 30 VDC
功耗< 200mA（24Vdc）
反極性保護是
短路保護是
EMC:發射幹擾DIN EN 61000-6-3
EMC:抗幹擾DIN EN 61000-6-2

傳感器

技術磁性
單圈分辨率14位
連續圈數0~4095
總分辨率
26位
碼製十六進製

環境規格

外殼防護等級 (軸)IP65
外殼防護等級 (外殼)IP67
工作溫度-20 °C ~ +75 °C
相對濕度5~95%, 無凝結狀態

機械數據

外殼材料鋁
法蘭材料鋁
法蘭形式同步法蘭, ø 58 mm
軸的類型實心軸, 長度 = 10 mm
軸的直徑ø 06 mm
軸的材料不鏽鋼  (304)
軸負載軸向 ≤ 40 N , 徑向 ≤ 60 N
機械速度≤ 2400 1/min
耐衝擊性≤ 100g (EN 60068-2-27)
抗衝擊性≤ 20 G (EN 60068-1)
耐振動性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
重量350g

電氣連接

連接方向軸向
接口3個M2 4針插座

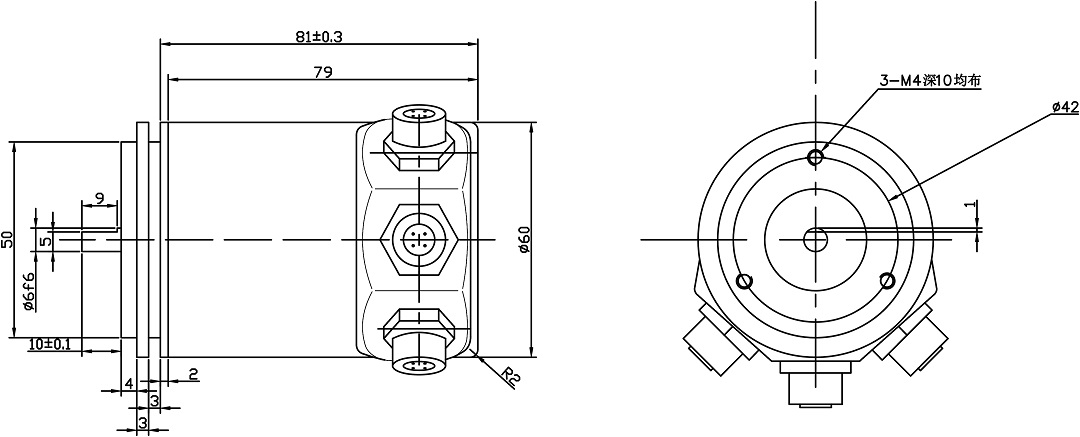

尺寸圖Dimensions

GMX60SA S12/ 12E06 PNB GMX60SA S13/ 12E06 PNB
